05a Interface et implémentation
📚 Table des matières
1. 🧩 Rappels : modules, fonctions
2. 🛠️ Interface d’une structure de données abstraites
3. 📌 Implémentation
🎯 Compétences évaluables :
- Spécifier une structure de données par son interface.
- Distinguer interface et implémentation.
- Écrire plusieurs implémentations d’une même structure de données.
Python possède dans la bibliothèque standard un grand nombre de structures de données, programmées de manière efficace.
🧩 1. Rappels : modules, fonctions
⚓︎
Pour chaque module, on distingue :
- Sa réalisation (ou implémentation) : c’est le code lui-même
- Son interface (API) : c’est l’énumération des fonctions définies dans le module qui sont utilisées depuis d’autres modules/programmes, les clients.
- L’interface doit présenter une documentation dans laquelle tout ce que doit savoir le client doit être indiqué
- L’objectif de l’interface est que le client n’ait pas à consulter l’implémentation pour utiliser les fonctions
Pour chaque fonction du module, la spécification doit indiquer :
- ✅ Son nom
- ✅ La liste de ses paramètres accompagnés de leur type
- ✅ Le type de la valeur retournée
- ✅ La documentation de la fonction
🛠️ 2. Interface d’une structure de données abstraites
⚓︎
Une structure de données abstraites ou type abstrait est une spécification mathématique d’un ensemble de données et de l’ensemble des opérateurs associées.
On qualifie d’abstrait ce type de données car il correspond à un cahier des charges qu’une structure de données doit ensuite implémenter.
📌 Nous allons aborder deux structures de données abstraites : la pile et la file.
📌 La structure du tableau est une structure de données non abstraite.
L’étude des structures de données abstraites permet de choisir des structures qui simplifient la compréhension des algorithmes, mais surtout qui permettent d’optimiser en coût de nombreux algorithmes.
2.1. Un premier exemple : la pile
⚓︎
🧩 Qu’est-ce que c’est une structure de données pile ?
Définition : Une pile est :
- Soit vide
- Soit une cellule à deux champs, un champ contenant un élément, et un champ contenant une autre pile
On dit que cette structure de données est de type LIFO : Last In First Out
🧠 On pourra représenter une pile de la manière suivante :
P = (hautDeLaPile, resteDeLaPile)

🛠️ Propriété 1 : Créer une pile vide :
La structure pile dispose d’un opérateur pour créer une pile P vide. On notera dans ce cours :
P = vide()
❓ Propriété 2 : La fonction estVide() :
À toute pile P, on peut appliquer un opérateur booléen :
estVide(P) = VraiesiPest videestVide(P) = FauxsiPn’est pas vide
🧬 Si cette pile n’est pas vide, elle se compose de deux champs :
- Un premier contenant un élément de type élémentaire (booléen, entier, flottant)
- Un second de type pile
Cette définition est donc récursive : une pile est définie à partir d’une pile.
🧠 Nous savons ce qu’est une pile vide.
C’est une pile dont l’application de l’opérateur estVide renvoie vraie.
Une pile à un élément est composée, dans le haut de sa pile, par l’élément et d’une pile vide. Nous avons ainsi compris ce qu’est une pile à un élément :
(a, vide())
Une pile à deux éléments peut être représentée ainsi :
(hautDeLaPile, secondElementDeLaPile, vide())
👾 Exemple : on aimerait ranger un groupe d'individus dans un objet de type pile :
Anakin ; Boba Fett ; Dark Vador ; Han Solo ; Yoda

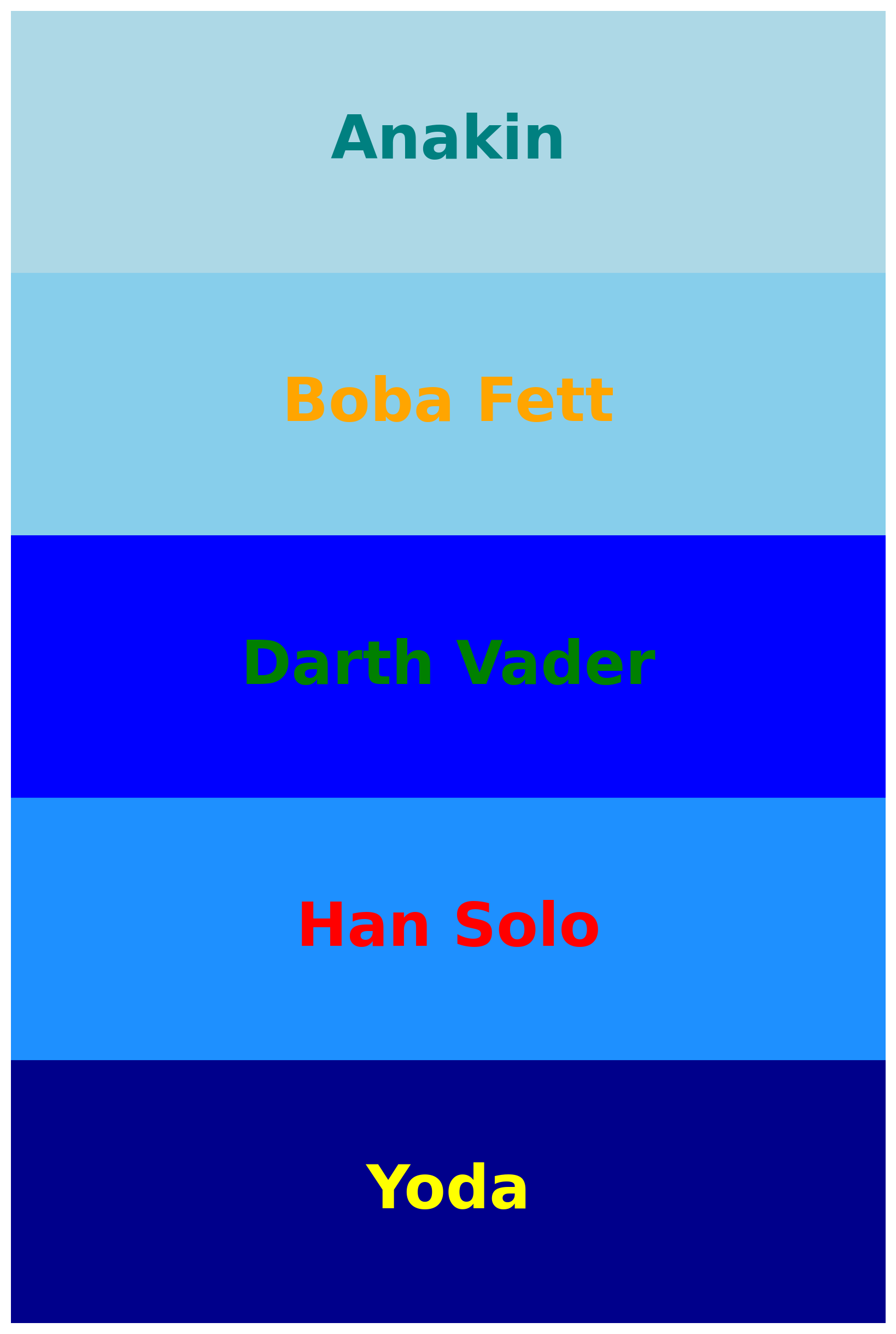

Une représentation de ces données en pile serait :
P = (Anakin, (Boba Fett, (Dark Vador, (Han Solo, (Yoda, vide())))))
📌 Le haut de la pile est Anakin
📌 Le reste de la pile est :
(Boba Fett, (Dark Vador, (Han Solo, (Yoda, vide()))))

=> CAPYTALE Le code vous sera donné par votre enseignant
2.2. Manipulation de la pile
⚓︎
📌 Activité n°1 : Représentations en pile
-
Donner une représentation en pile de cet ensemble de couleurs : rouge, bleu, vert.
On nommera cette pilePcouleur. -
Donner une représentation en pile de cet ensemble de nombres : 12, 5, 3, 6, 1.
On nommera cette pilePentier. -
Comment manipuler un objet de ce type ?
📤 Solution :
Pcouleur = (rouge, (bleu, (vert, vide())))
Pentier = (12, (5, (3, (6, (1, vide())))))
avec une structure linéaire comme les tableaux ou les tuples
👉 Pour manipuler un objet de ce type, on utilise des opérateurs spécifiques tels que empiler() et depiler().
🎯 Propriété 3 : Empiler un élément en haut de la pile
Soit P une pile, la pile obtenue en empilant un élément a en haut de P est la pile (a, P).
On notera cet opérateur : empiler(a, P)

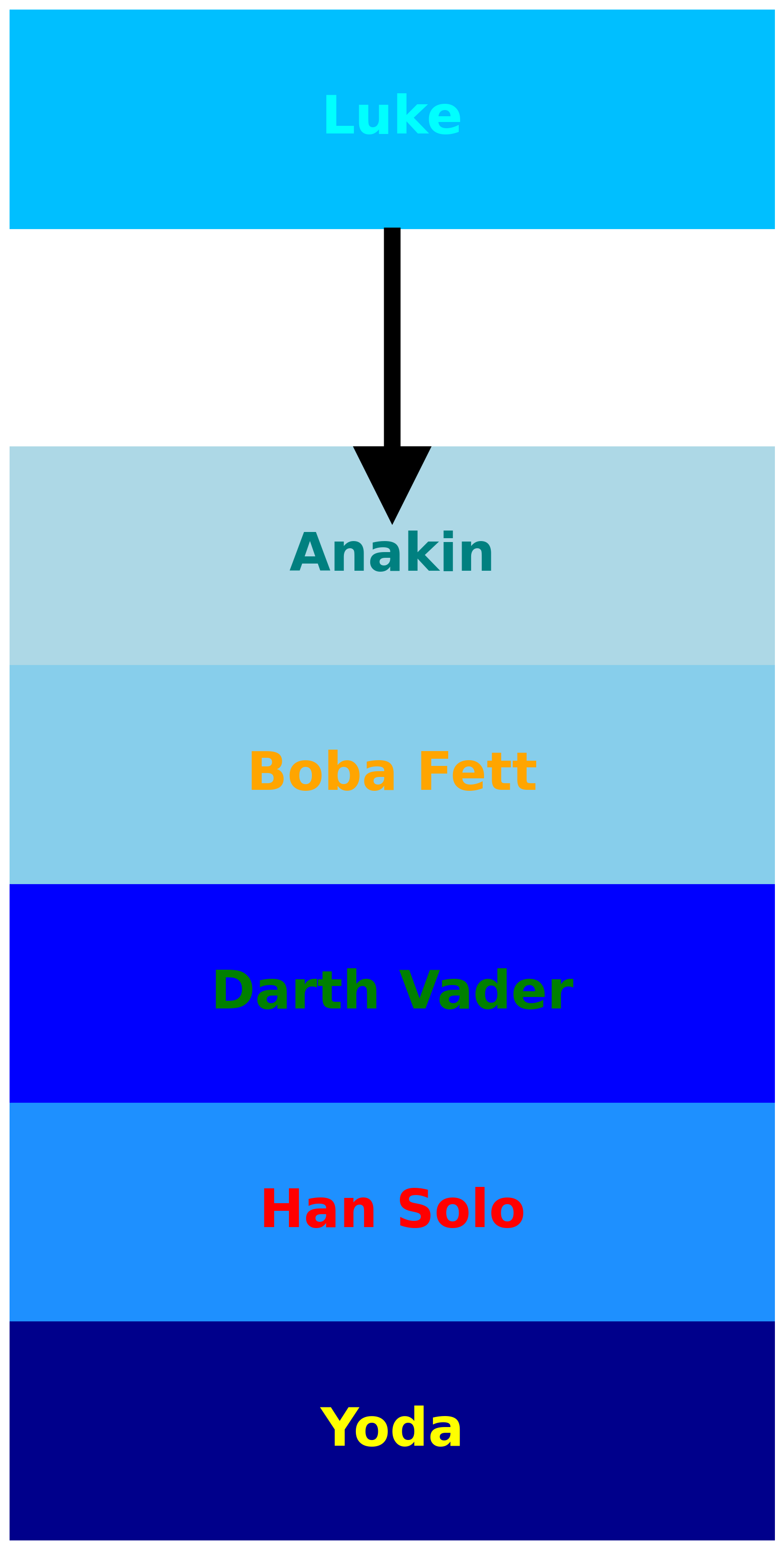

Exemple : Soit :
P = (Anakin, (Boba Fett, (Dark Vador, (Han Solo, (Yoda, vide())))))
La commande :
empiler(Luke, P)
produit la pile :
(Luke, (Anakin, (Boba Fett, (Dark Vador, (Han Solo, (Yoda, vide()))))))

📌 Activité n°2 : Ajouter un élément à une pile
Reprendre l’activité précédente et ajouter le violet à Pcouleur.
📤 Solution :
Pcouleur = (violet, (rouge, (bleu, (vert, vide()))))
🎯 Propriété 4 : Dépiler le haut de la pile
Soient deux piles P1 et P2, et un élément a en haut de la pile P1.
La pile obtenue en dépilant l’élément a de P1 est la pile P2.
On notera cet opérateur : depiler(P1)
Elle transforme la pile initiale et renvoie l’élément dépilé.

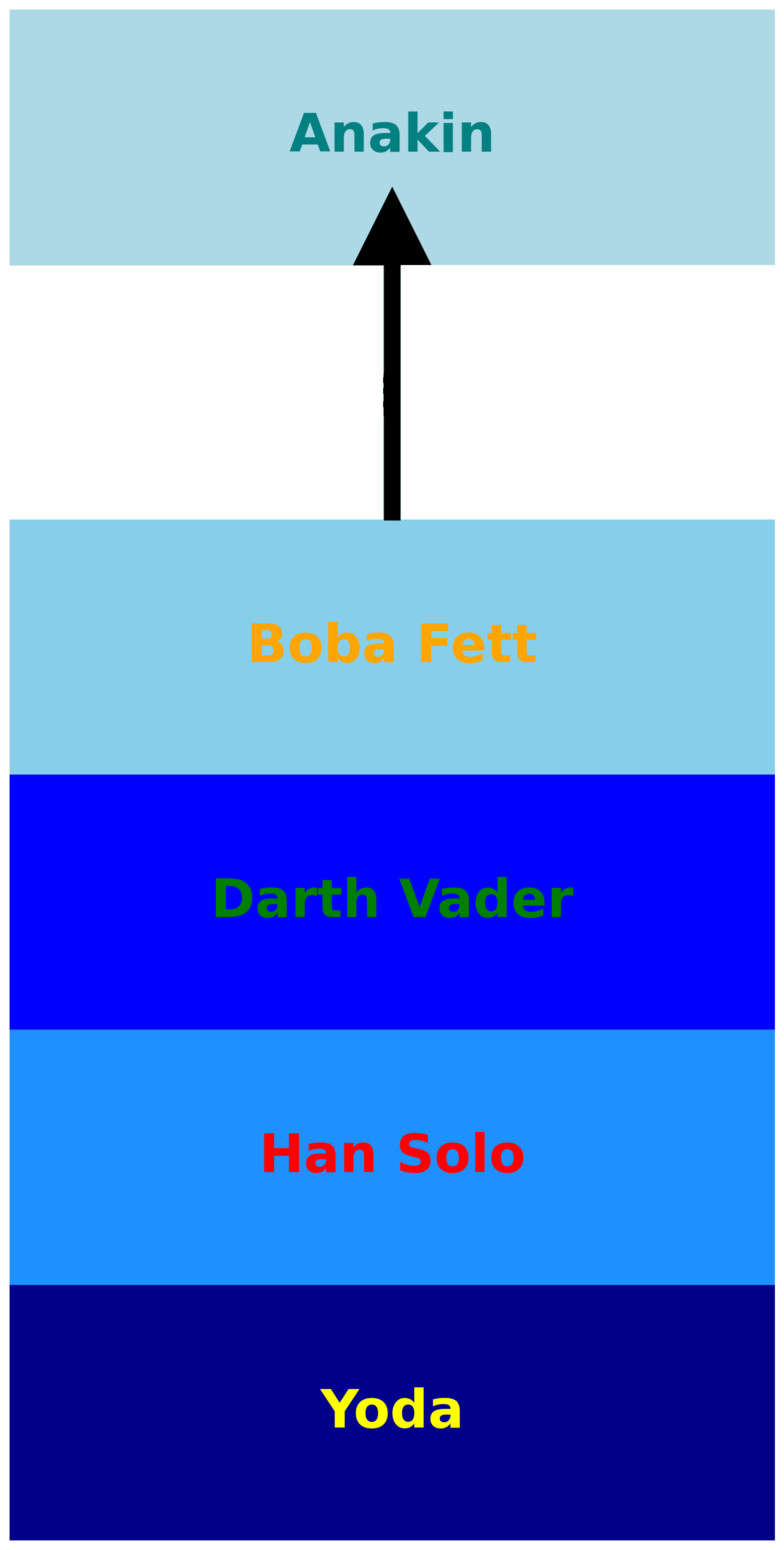

Exemple : Soit :
P = (Anakin, (Boba Fett, (Dark Vador, (Han Solo, (Yoda, vide())))))
La commande :
depiler(P)
transforme la pile en :
(Boba Fett, (Dark Vador, (Han Solo, (Yoda, vide()))))
et renvoie :
Anakin

📌 Activité n°3 : Retirer le premier élément
Reprendre l’activité 1 et retirer la première couleur de Pcouleur.
📤 Solution :
Avant :
Pcouleur = (rouge, (bleu, (vert, vide())))
Après :
(bleu, (vert, vide()))
Élément dépilé :
rouge
📦 2.3. Interface d’une structure de données : définition
⚓︎
🧠 Définition : L’interface d’une structure de données abstraite est l’ensemble des opérateurs nécessaires à la manipulation de cette structure.
🔧 2.4. Interface de la pile
⚓︎
📌 Exemple : L’interface minimale de la structure pile est constituée des opérateurs suivants :
vide()estVide(P)empiler(a, P)depiler(P)
L’objectif est de fournir une interface la plus réduite possible tout en étant complète pour manipuler cette structure.
📝 Activité n°4 :
Écrire un script en pseudo-code qui permet de connaître le nombre d’éléments dans une pile P. 🧠 On doit garder la pile P intacte à la fin.
📤 Solution :
fonction compter_elements(P):
temp = vide()
compteur = 0
tant que non estVide(P):
elt = depiler(P)
empiler(elt, temp)
compteur = compteur + 1
tant que non estVide(temp):
elt = depiler(temp)
empiler(elt, P)
retourner compteur
📝 Activité n°5 :
Écrire un script en pseudo-code qui permet de supprimer le deuxième élément de la pile P.
📤 Solution :
fonction supprimer_deuxieme(P):
if estVide(P):
retourner
elt1 = depiler(P)
if estVide(P):
empiler(elt1, P)
retourner
elt2 = depiler(P) # deuxième élément, à supprimer
empiler(elt1, P)
📨 2.5. L’interface de la file
⚓︎
🧠 Définition : Une file est une structure :
- soit vide,
- soit constituée de trois champs : une tête, une queue, et un troisième champ contenant une file.
Elle fonctionne selon le principe FIFO (First In, First Out).
📌 Représentation :
F = (tête, queue, reste_de_file)

📌 Exemple :
On aimerait ranger un groupe d’individu dans un objet de type file

Anakin, Boba Fett, Dark Vador, Han Solo, Yoda

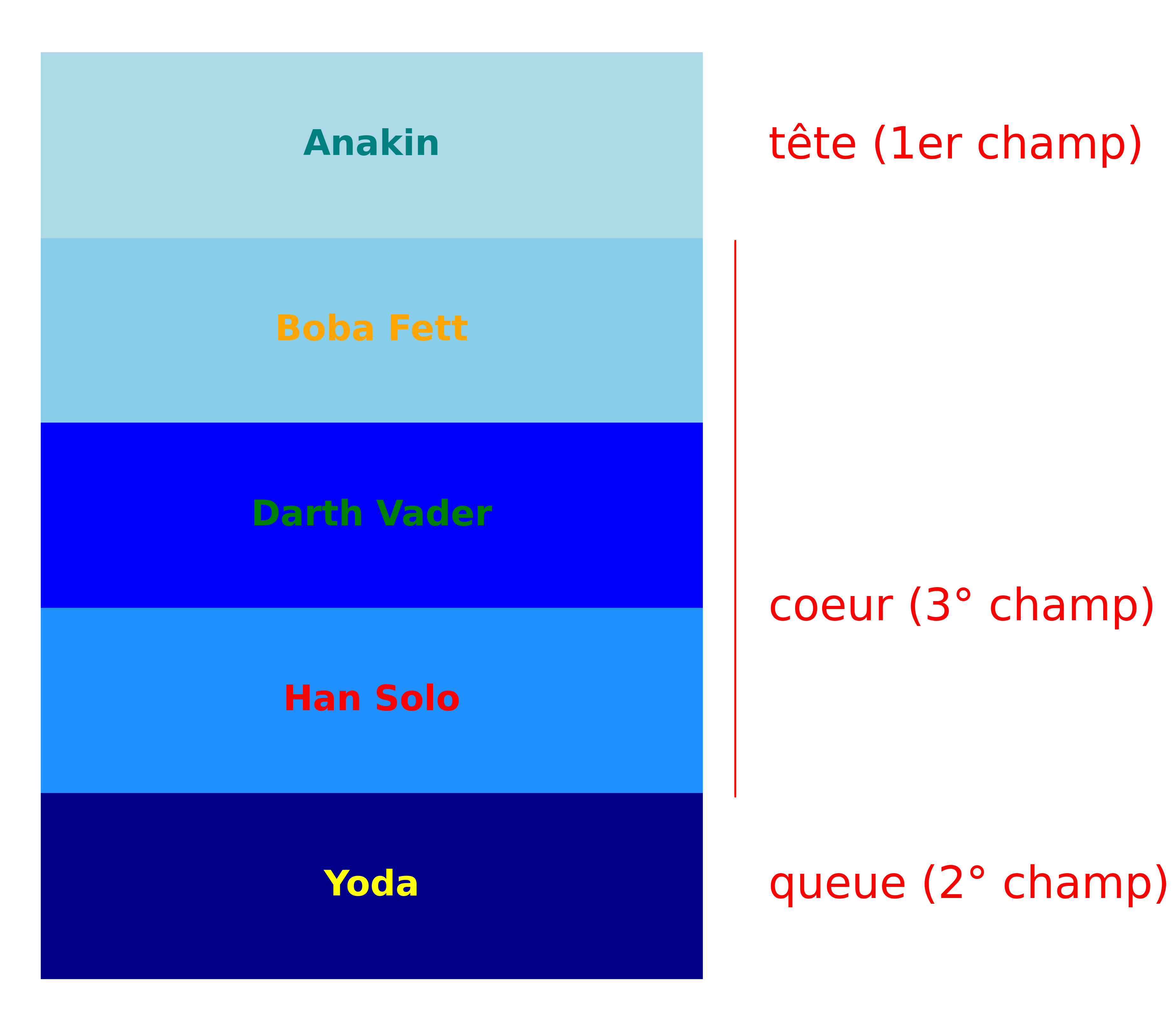

Une représentation de la file correspondante est

Une File à un élément a pour :
- tête : vide
- queue : le seul élément
- troisième champ : vide
Une File à deux éléments a pour :
- tête : un élément
- queue : un élément
- troisième champ : vide
🧩 Propriété 5 : Définir une file vide
F = vide()
Une file est vide si sa queue est vide.
🧩 Propriété 6 : Définir enfiler(a, F)
Opérateur récursif :
- tête : celle de F
- queue :
a - troisième champ :
enfiler(troisième champ de F, queue de F)
✅ Exemple :
En reprenant l’exemple précédent où
F=(Anakin,Yoda,(BobaFett,DarkVador,HanSolo)))
enfiler(Luke,F)
est la file :
F=(Anakin,Luke,(BobaFett,DarkVador,HanSolo,Yoda)))

🧩 Propriété 7 : Définir defiler(F)
Opérateur récursif :
- nouvelle tête : tête du troisième champ
- queue : même que F
- troisième champ :
defiler(troisième champ de F)
La fonction transforme F et renvoie la tête de F.

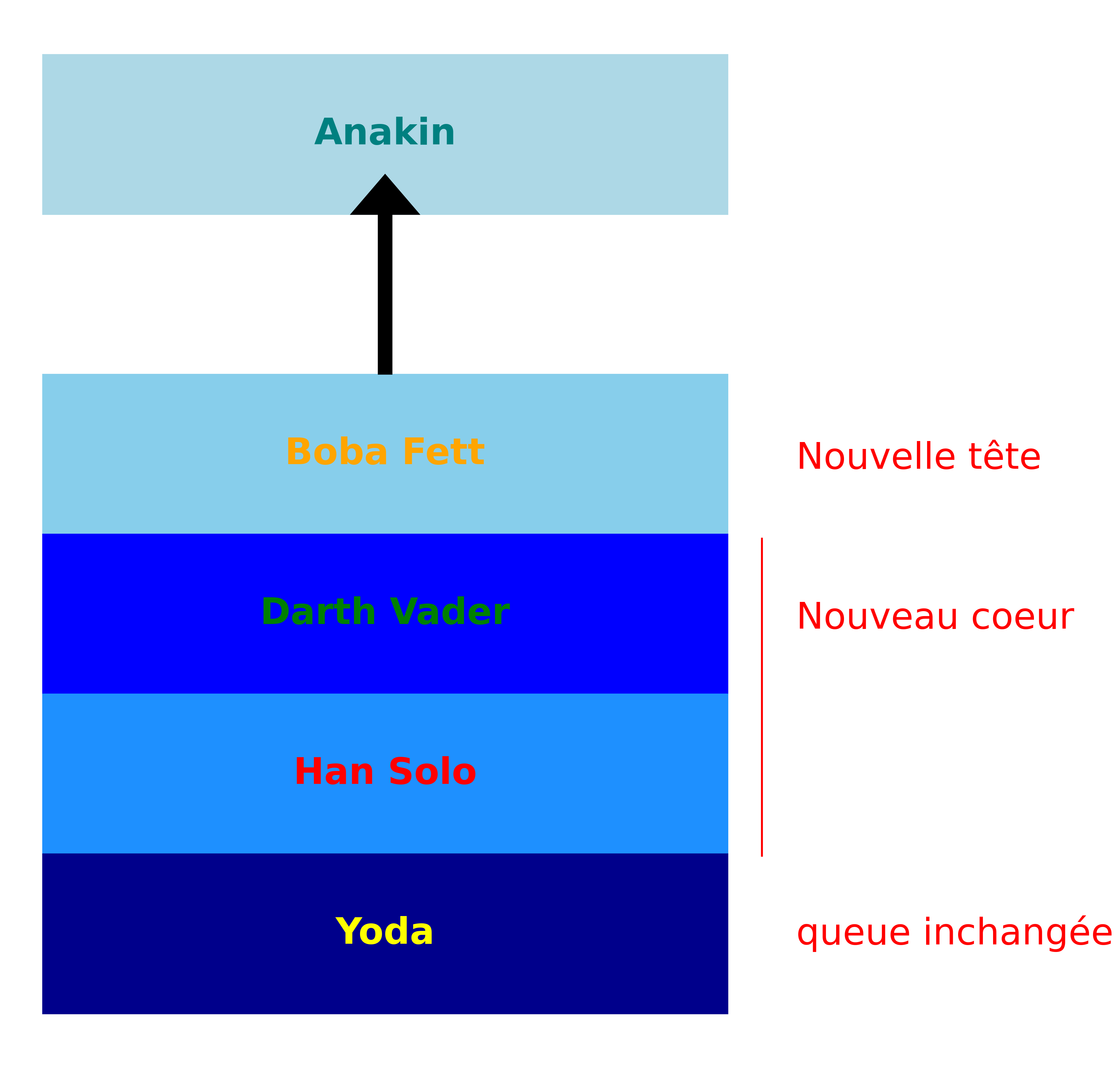

✅ Exemple :
En reprenant l’exemple précédent
F=(Anakin,Yoda,(BobaFett,DarkVador,HanSolo)))
La commande de defiler(F) transforme la file F en :
BobaFett,Yoda,(DarkVador,HanSolo)))

🧩 Propriété 8 : Interface d’une file
vide()estVide(F)enfiler(a, F)defiler(F)
📝 Activité n°6 :
Écrire un script en pseudo-code qui permet de connaître le nombre d’éléments dans une file F, sans la modifier.
📤 Solution :
fonction compter_elements(F):
temp = vide()
compteur = 0
tant que non estVide(F):
elt = defiler(F)
enfiler(elt, temp)
compteur = compteur + 1
tant que non estVide(temp):
elt = defiler(temp)
enfiler(elt, F)
retourner compteur
📝 Activité n°7 :
Écrire un script en pseudo-code qui permet de supprimer le premier élément du troisième champ de la file F.
📤 Solution :
fonction supprimer_premier_du_troisieme(F):
si estVide(F):
retourner
troisieme = F.troisieme_champ
if estVide(troisieme):
retourner
defiler(troisieme)
📌 3. Implémentation
⚓︎
Définition : Implémentation
Implémenter une structure de données à travers une structure existante c’est écrire les éléments de l’interface à l’aide des outils proposées par la structure de données existante.
🧮 3.1. Tableau
⚓︎
📘 Définition : Tableau
Un tableau est une structure de données à taille fixe dans laquelle chaque case est indexée.
On peut accéder à une case en connaissant son index.
🧠 Propriété 9 : Accès à une valeur d’un tableau
Pour accéder à une valeur d’indice i dans un tableau T, on écrit :
T[i]
Il est aussi possible de réaffecter une valeur du tableau par une autre à partir de son index :
T[i] = nouvelle_valeur
🔎 Exemple
Ce tableau a une longueur maximale de 7.
T[1] = 15
T[5] est vide.

📚 3.2. Implémentation des piles avec des tableaux
⚓︎
On considère une pile P.
📌 Donnée :
On dispose d’un tableau T avec n emplacements.
On peut implémenter une pile P contenant au plus n éléments avec le tableau T.
🔹 Le tableau possède un attribut sommet(P) qui indexe l’élément le plus récemment empilé.
📦 La pile contient donc les éléments compris entre :
T[1] (base) et T[sommet(P)] (sommet)
👉 La donnée de la pile = contenu de T + valeur de sommet(P).
🔎 Exemple :
Pile (9,(2,(6,(15,vide()))))
⇒ sommet(P) = 4

⚠️ Remarque : sommet(P) est un index du tableau, pas une valeur de la pile.
🔧 Propriété 10 : Implémentation de estVide(P)
estVide(P):
si sommet(P) == 0: # le tableau est vide
retourner VRAI
sinon:
retourner FAUX
🔧 Propriété 11 : Implémentation de empiler(a, P)
empiler(a, P):
si sommet(P) == n: # le tableau est plein
afficher "espace insuffisant"
sinon:
sommet(P) := sommet(P) + 1
T[sommet(P)] := a

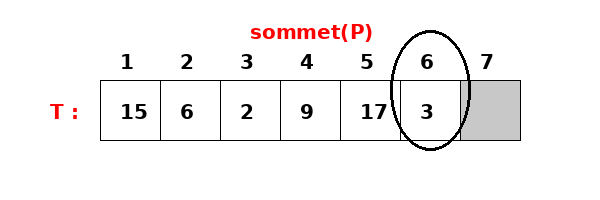

🔎 Exemple : Appels successifs :
empiler(17, P)
empiler(3, P)

🔧 Propriété 12 : Implémentation de depiler(P)
depiler(P):
si sommet(P) == 0:
afficher "pile vide"
sinon:
sommet(P) := sommet(P) - 1
retourner T[sommet(P) + 1]
📝 Observation :
empiler()ne renvoie rien (procédure)depiler()renvoie un élément (fonction)
🔎 Exemple : Si on lance depiler(P) on obtient :
Observer que T[6] a encore un sens pour le tableau mais plus pour la pile.

📝 Activité n°8 :
On considère la pile dont la représentation en tableau est :

🧪 Pour chaque question, on repartira du tableau de départ.
-
Qu'obtient-on si on lance successivement :
depiler(P), depiler(P), depiler(P), depiler(P) -
Qu'obtient-on si on lance successivement :
depiler(P), depiler(P), depiler(P), depiler(P), depiler(P) -
Qu'obtient-on si on lance successivement :
empiler(3, P), empiler(5, P), depiler(P)
🔁 3.3. Implémentation des files avec des tableaux
⚓︎
🧰 On dispose d’un tableau T avec n emplacements.
Il est possible d’implémenter une file F contenant au plus n éléments à l’aide de ce tableau.
📌 Le tableau contient deux attributs :
tete(F): index de l’élément en tête de la filequeue(F): index de l’emplacement où insérer le prochain élément (cet emplacement est vide au sens de la file)
📐 La file est formée des éléments entre :
T[tete(F)] ... T[queue(F) - 1]
🌀 Le tableau est vu comme circulaire : T[n+1] est relié à T[1].
📘 Définition :
La donnée de la file = le contenu du tableau T + la valeur de tete(F) et queue(F).

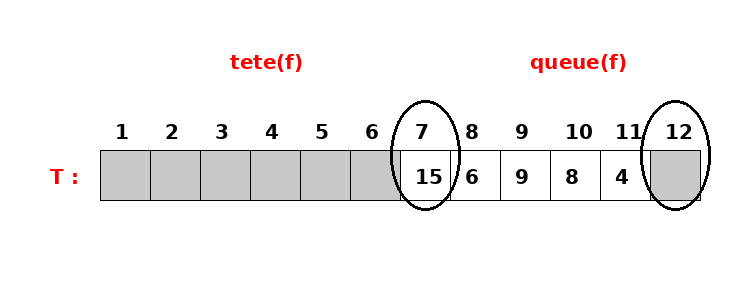

🔎 Exemple :
Une représentation de l’implémentation avec un tableau T de la file F = (15, 4, (6, 9, 8)) est :

🧠 Propriété 13 : Cas particuliers
- Si
tete(F) == queue(F)→ la file est vide - Si

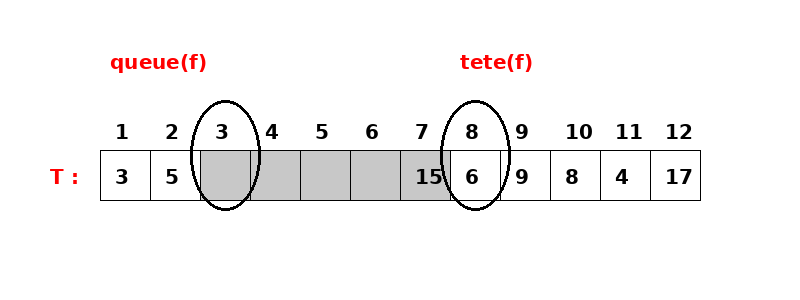

tete(F) == queue(F) + 1→ la file est pleine
💡 Pourquoi ?
queue(F)est toujours vide au sens de la file- Donc si
tete(F) == queue(F), il n’y a plus rien à lire - Si
tete(F) == queue(F) + 1, on ne peut plus insérer sans écraser
🔧 Propriété 14 : Implémentation de la fonction estVide(F)
estVide(F):
si queue(F) == tete(F):
retourner VRAI
sinon:
retourner FAUX
🔧 Propriété 15 : Implémentation de la fonction enfiler(a, F)
enfiler(a, F):
T[queue(F)] := a
si queue(F) == n:
queue(F) := 1
sinon:
queue(F) += 1
🔎 Exemple :
on dispose d’une file dont la représentation de l’implémentation en tableau est :

Si on lance enfiler(17,F) puis enfiler(3,F) et enfin enfiler(5,F), on obtient cette représentation :

🔧 Propriété 16 : Implémentation de la fonction defiler(F)
defiler(F):
x := T[tete(F)]
si tete(F) == n:
tete(F) := 1
sinon:
tete(F) += 1
retourner x
🔎 Exemple :
On dispose de la file de l'exemple précédent :

Si on lance defiler(F), on obtient :

📌 Remarque : T[7] existe toujours dans le tableau, mais n’a plus de signification dans la file.
📝 Activité n°9 :
On considère la file représentée comme suit :

1 Qu'obtient-on si on lance successivement :
defiler(F), defiler(F), defiler(F), defiler(F)
2 Qu'obtient-on si on lance successivement :
defiler(F), defiler(F), defiler(F), defiler(F), defiler(F)
3 Qu'obtient-on si on lance successivement :
enfiler(3,F), enfiler(5,F), defiler(F)
