🧭 FICHE MÉTHODE – Créer et tester un circuit logique sur Capytale

🎯 Objectifs

1. Savoir utiliser l’interface de Capytale pour réaliser un circuit logique.
2. Savoir insérer les portes logiques, relier les entrées et les sorties.
3. Savoir lire un schéma logique pour écrire l’expression booléenne de la sortie S.
4. Savoir compléter une table de vérité.

---

1️⃣ Présentation rapide de l’interface Capytale

Lorsque vous ouvrez l’activité, vous avez deux zones importantes :

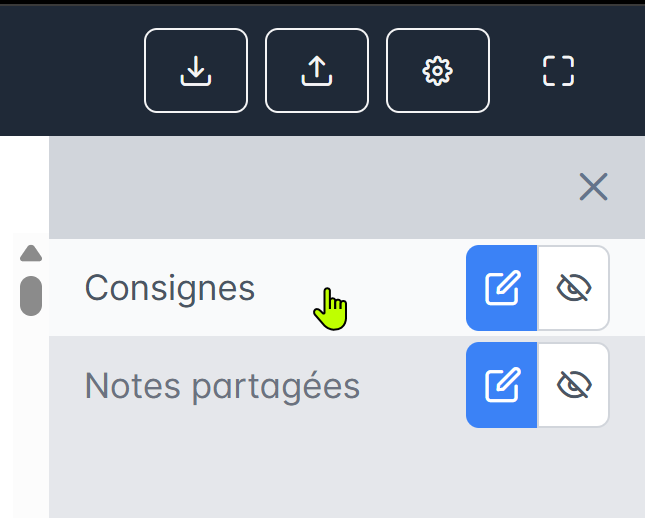

✔ A. La zone “Consignes”

Elle contient les exercices à faire (ex: réaliser un circuit, donner S, compléter la table…).

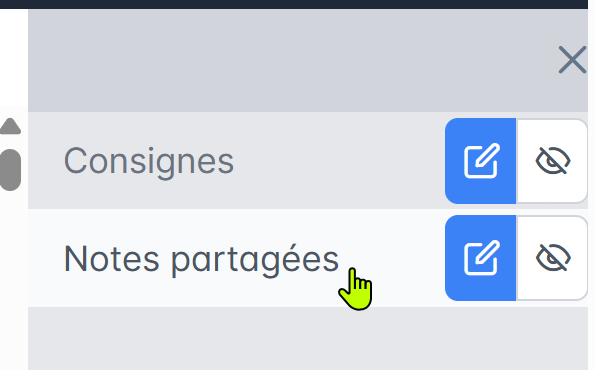

✔ B. La zone “Notes partagées”

👉 C’EST ICI QUE VOUS RÉPONDEZ (texte : expression booléenne, table de vérité, explications)

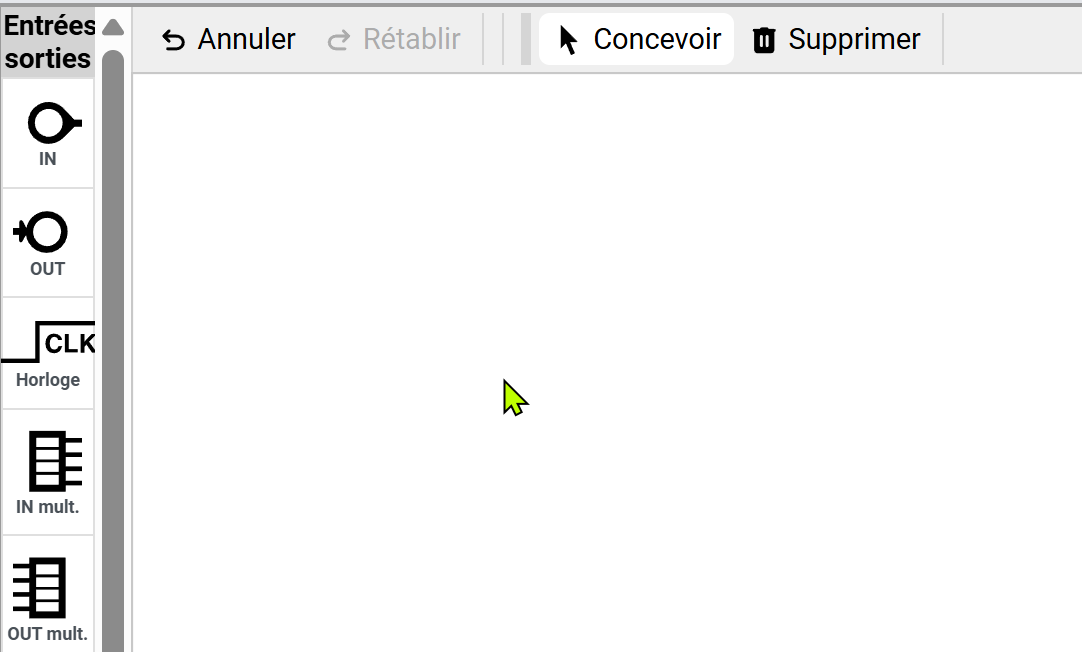

✔ C. La zone de dessin du circuit

En bas de l’écran :

• À gauche : les entrées, sorties, et portes logiques.
• Au centre : la feuille blanche où vous construisez le circuit.
• En haut : les boutons Annuler, Concevoir, Supprimer.

🎯 C’est ici que vous construisez le circuit pour répondre à la question n°1.

---

2️⃣ Créer un circuit logique pas à pas

Étape 1 – Ajouter les entrées

Dans la barre de gauche → section Entrées / sorties

1. Cliquez sur “Entrée”
2. Faites glisser deux entrées dans la zone blanche
3. Renommez-les si besoin : clic sur le nom → tapez A et B

---

Étape 2 – Ajouter les portes logiques

Dans la barre de gauche → section Portes Choisissez la porte dont vous avez besoin :

• ET → symbole "∧"
• OU → symbole "≥1"
• NON → triangle + rond
• OU exclusif (XOR) → =1
• etc.

👉 Faites glisser chaque porte dans votre zone de travail comme un Lego.

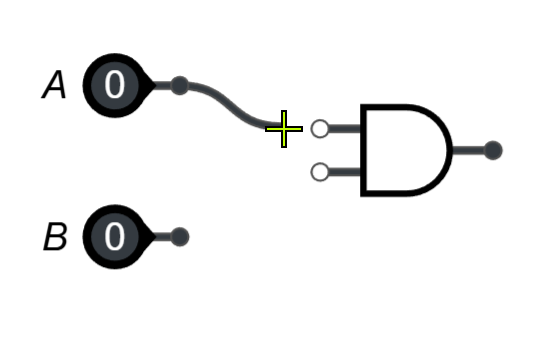

Étape 3 – Relier les éléments

• Cliquez sur une patte (petit carré) → un fil apparaît.
• Cliquez sur la patte de la porte ou entrée à connecter → le fil se colle.
• Recommencez jusqu'à terminer le circuit.

💡 Astuce : si un fil est mauvais → clic droit → supprimer.

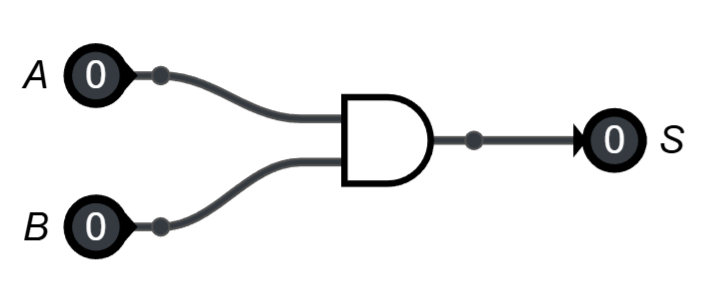

Étape 4 – Ajouter la sortie

Dans Entrées / sorties, cliquez sur Sortie et placez-la à droite. Renommez-la S.

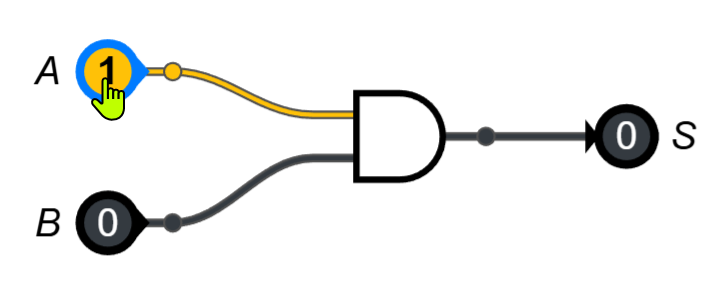

Étape 5 – Tester le circuit

• Changez les valeurs de A et B (0 ou 1)
• Vérifiez que S donne le bon résultat
• Reportez ces valeurs dans la table de vérité dans les Notes partagées.

3️⃣ Rappel : écrire l’expression booléenne de S

Pour un schéma logique, on écrit la sortie S avec les opérateurs suivants :

Porte	Symbole logique
NON	NOT(A)
ET	A . B
OU	A + B
OU exclusif	A ⊕ B

👉 S = expression de la dernière porte On part de la droite et on remonte pour voir quelles portes la fabriquent.

Exemple :

Si le schéma montre :

• une porte NON sur A
• puis une porte ET entre (NON A) et B

Alors :

➡️ S = NOT(A) . B

---

4️⃣ Compléter une table de vérité

On liste toutes les combinaisons possibles de A et B :

A	B	S
0	0	?
0	1	?
1	0	?
1	1	?

Pour remplir S :

• soit vous utilisez votre circuit en Test
• soit vous appliquez l’expression booléenne trouvée

---
